RILIEVO FOTOGRAMMETRICO E LIDAR

SS36 DEL LAGO DI COMO

Lo studio di geologia IMAGEO ci ha incaricato di questo importante compito, essenziale per la verifica della stabilità della parete, che si sviluppa per oltre 300 metri in altezza con un profilo interamente verticale. La parete sovrasta una strada nevralgica per il collegamento tra Lecco e la parte alta del lago di Como, sia dal punto di vista ferroviario che stradale. La richiesta prevedeva la generazione di una nuvola di punti colorata della parete verticale, accompagnata da ortofoto verticali delle aree di maggior interesse.

Obiettivi e benefici

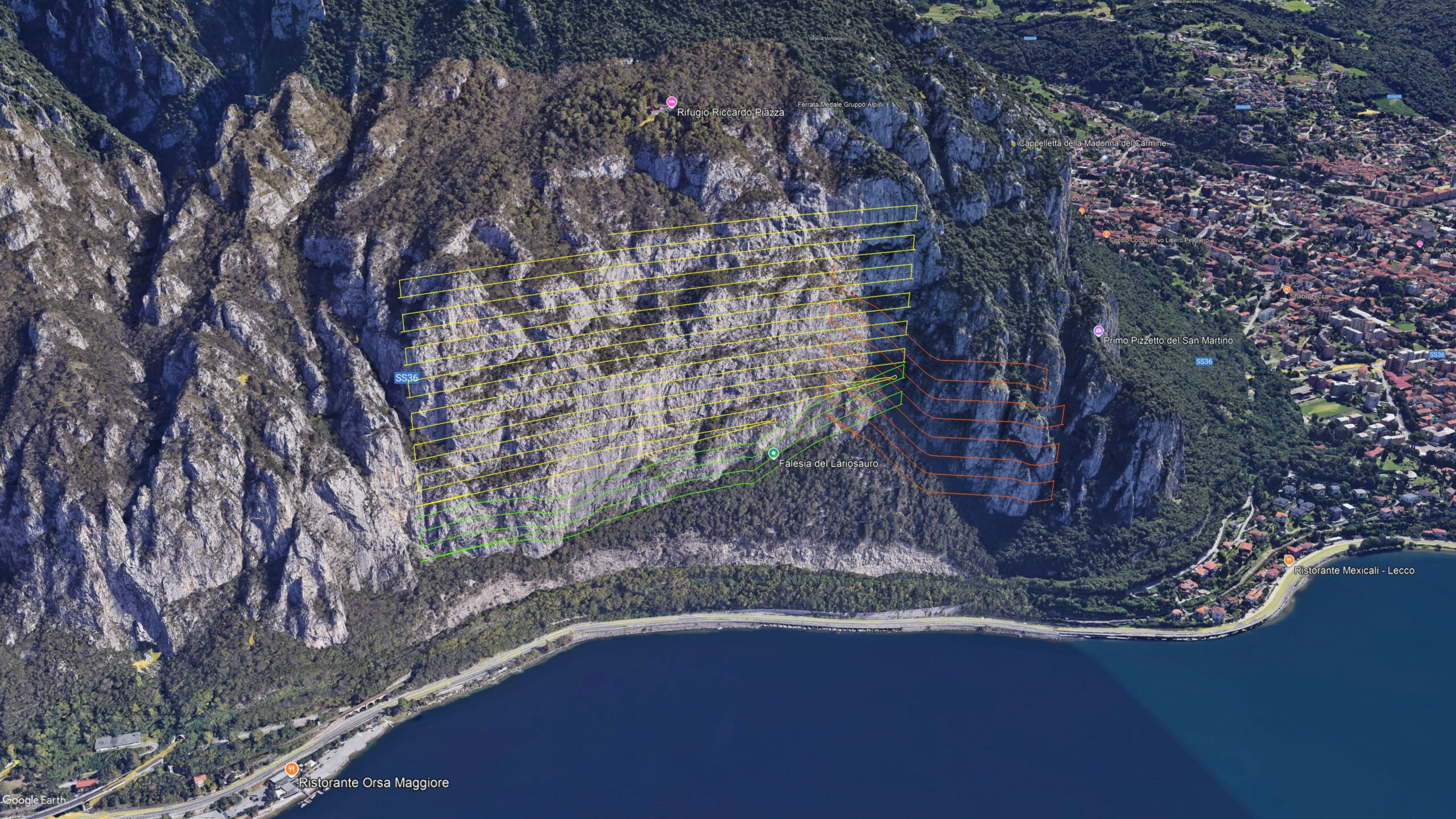

Per la pianificazione delle rotte di volo è stato utilizzato il software UGCS, che ha permesso la creazione 3D dei percorsi sulla base del DTM provinciale. Data la precisione richiesta, sono stati eseguiti tre voli con il tool Facade, mantenendo una distanza dalla parete tra 150 e 250 metri per adattarsi alla sua irregolarità. Durante le operazioni, sono stati acquisiti 1.577 scatti con una velocità di volo di 10 m/s e un overlap verticale e laterale dell’80%. L’intera attività in campo è durata circa 6 ore, mentre le rotte, caricate in formato KML su DJI FlightHub2, hanno consentito il monitoraggio in tempo reale del volo. La posizione delle fotografie acquisite sono state corrette tramite la tecnologia PPK ottenendo una precisione centimetrica.

Conclusione

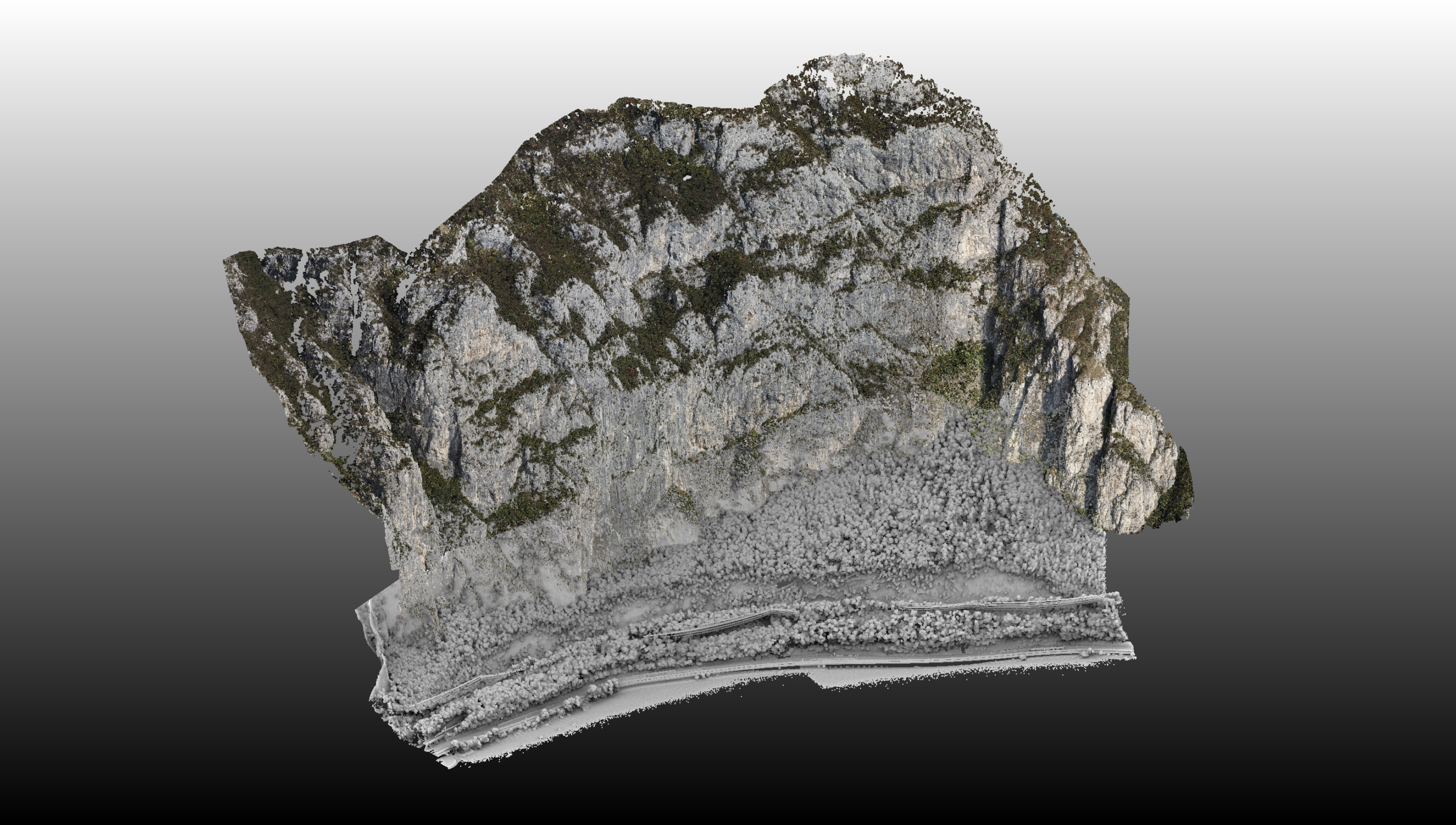

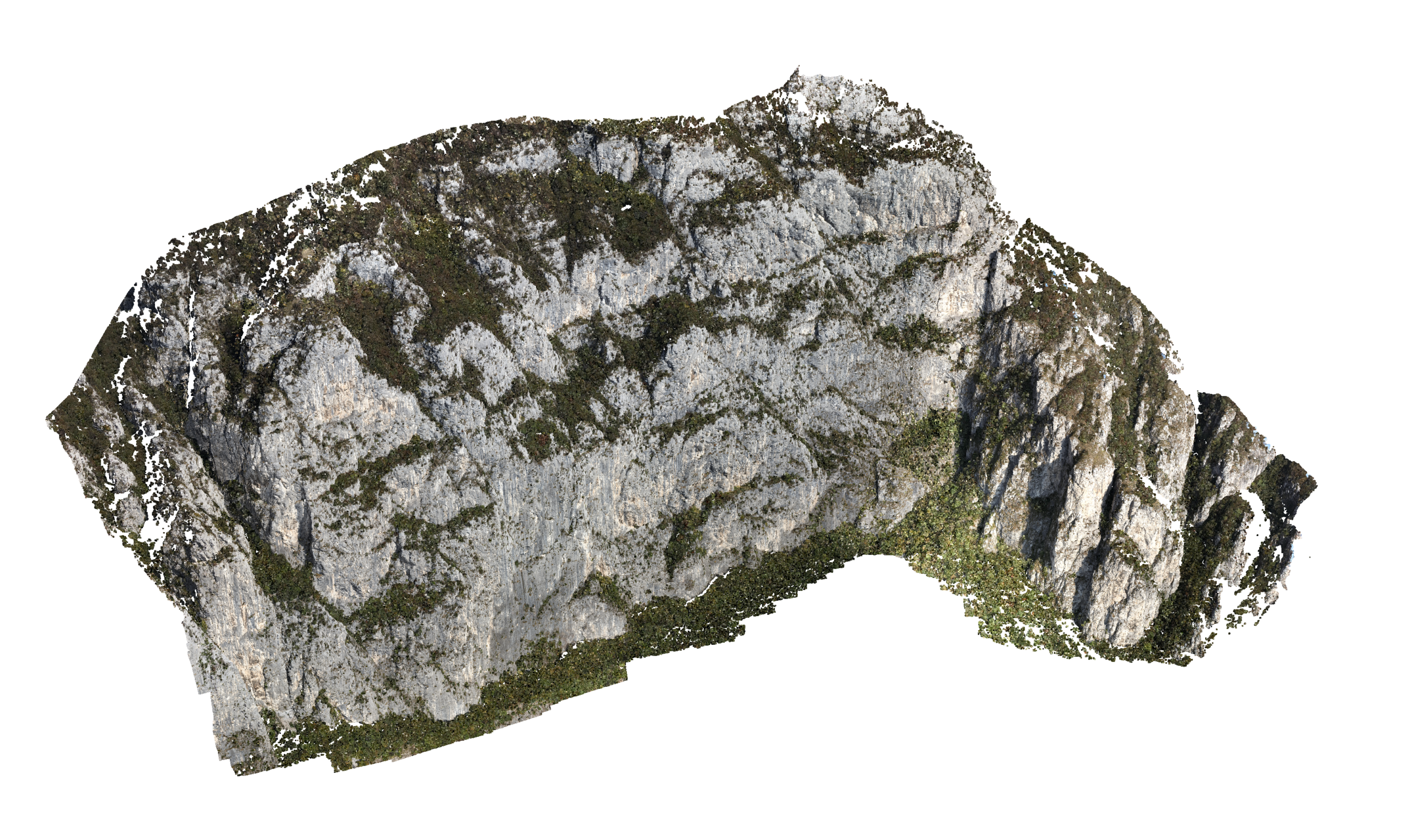

In conclusione siamo riusciti ad ottenere una nuvola di punti densa che ha messo a disposizione dei geologi.
